Skapar en förstoring av t.ex. en specifik del av ett nät. Funktionen lämpar sig bra vid t.ex. projektering och arbetsritningar.
|
För att få med alla specifika delar av t.ex. ett kabelskåp eller ett stråk, måste användaren vara inzoomad så att komponenterna syns i kartan för att dessa ska tas med i förstoringen. |
Placera infälld förstoring
1.Välj Placera > Infälld förstoring > Placera.
2.Markera centrum i det område som ska förstoras.
3.Rör muspekaren i sidled för att förstora området.
4.Vänsterklicka för att bekräfta förstoringen.
5.Placera förstoringen av området med vänsterklick i kartan.
6.Avsluta funktionen genom att högerklicka.
Mer information
Exempel

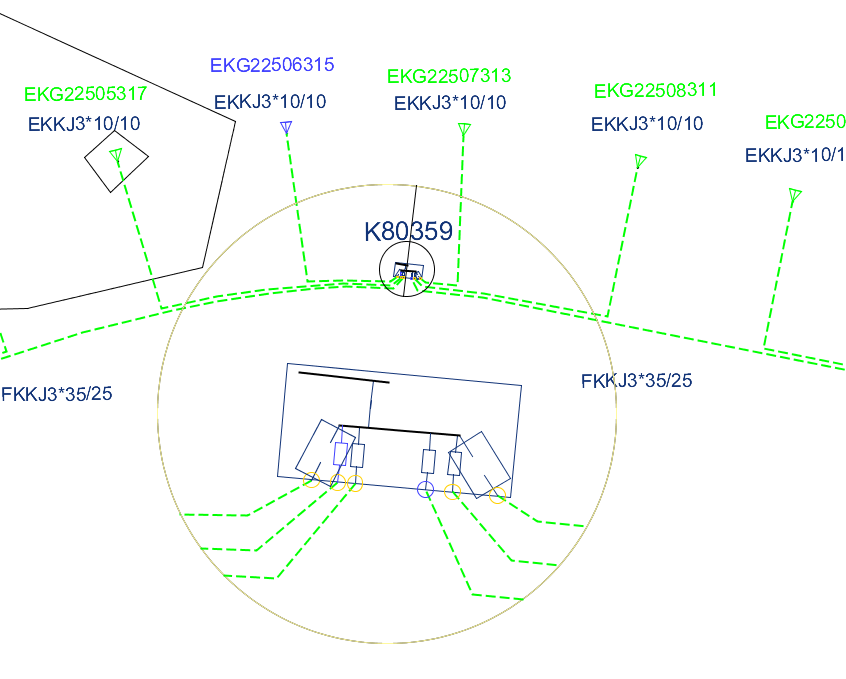

Bilden visar en förstoring av ett kabelskåp:
