Det finns fördefinierade linjestilar för de olika applikationerna. Du kan även skapa nya linjestilar i strokes.conf i tomcat-site.
|
För att egna linjestilar ska kunna läsas krävs att du fått nummer tilldelade och att de finns inkonfigurerade i applikationen. |
[100] |
tilldelat nummer |
name=crossed |
beskrivande namn |
description=--x--x--x--x-- |
beskrivande mönster |
class=bios.jcommon.client.stroke.AddSimpleGeom |
klass |
unit=meter |
enhet |
every=5 |
Upprepa mönstret varje given enhet |
start_offset=2.5 |
var mönstret ska börja |
size=1 |
tjocklek |
geom=-1,-1:1,1;-1,1:1,-1 |
koordinater för mönstret |
Geometrins uppbyggnad
geom := segments segments := segment | segment ; segment segment := linear | arc linear := points arc := "A" : points points := point | point : point point := x , y | "C" # close path to start of segment. |
Komma (,) separerar x- och y-värde, kolon (:) anger att det går en linje mellan dessa koordinater och semikolon (;) anger att en ny linje ska påbörjas.
Tillgängliga linjestilar
Linjer och symboler

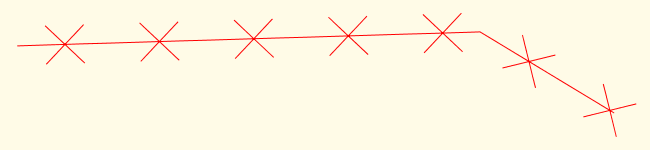

[100] name=crossed description=--x--x--x--x-- class=bios.jcommon.client.stroke.AddSimpleGeom unit=meter every=5 start_offset=2.5 size=1 geom=-1,-1:1,1;-1,1:1,-1 |

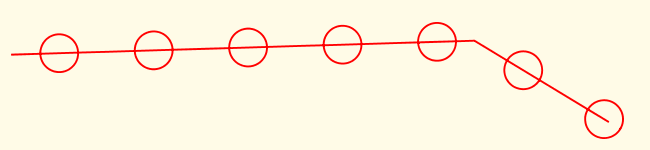

[109] name=rings description=--o--o--o--o-- class=bios.jcommon.client.stroke.AddSimpleGeom unit=meter every=5 start_offset=2.5 size=1 weight=0.1 weight_unit=meter geom=A:-1,0:0,1:1,0;A:-1,0:0,-1:1,0 |
Kontur

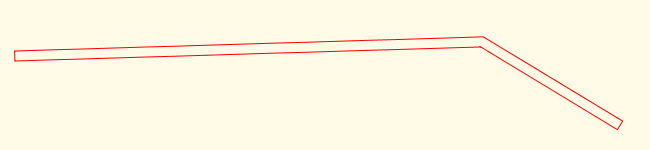

[103] name=outline 10 pixels class=bios.jcommon.client.stroke.Outline unit=pixels weight.1=10 weight.2=1 |
Symboler

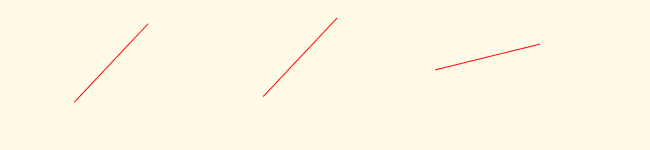

[106] name=slashes description=/ / / / / / class=bios.jcommon.client.stroke.SimpleGeom unit=meter every=10 start_offset=5 size=2 geom=-1,-1:1,1 |
Linjer

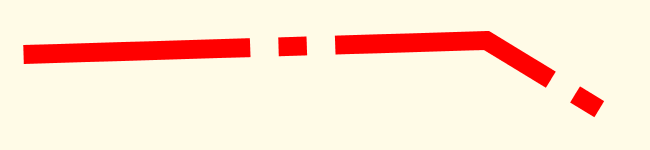

[112] name=dashed line metric description=---- - ---- - ---- class=bios.jcommon.client.stroke.LineStroke weight=1 weight_unit=meter dash=12,1.5,1.5,1.5 dash_unit=meter |
Ingen linje
[114] name=no line description= class=bios.jcommon.client.stroke.NoStroke |
Linje med endsymboler

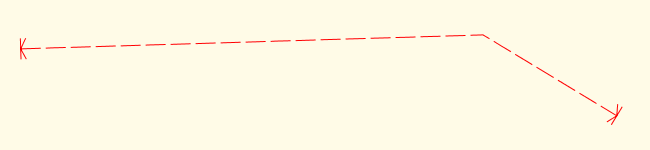

[115] name=distance description=|<---->| class=bios.jcommon.client.stroke.LineWithEndings unit=pixels weight=1 weight_unit=pixels dash=20,5 dash_unit=pixels start_geom=.5,-1:0,0:.5,1;0,-1:0,1 end_geom=-.5,-1:0,0:-.5,1;0,-1:0,1 size=10 |
Kombinerade linjestilar
Det går också att kombinera flera linjestilar:
[100] name=crossed description=--x--x--x--x-- class=bios.jcommon.client.stroke.AddSimpleGeom unit=meter every=5 start_offset=2.5 size=1 geom=-1,-1:1,1;-1,1:1,-1
[101] name=hatched description=---|---|---|--- class=bios.jcommon.client.stroke.AddSimpleGeom unit=pixels geom=.5,-1:.5,1 every=50 start_offset=12.5 size=10

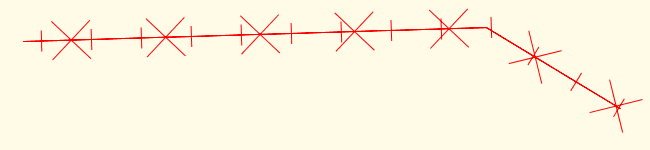

[102] name=crossed and hatched description=-x-|-x-|-x-|-x- compose=100,101
|
