Menyreferens > Placera > Koordinater för punkt

Funktionen placerar ut punkter i form av röda kryss i kartan som visar koordinaterna för just den punkten (koordinattexter), i vyns aktuella koordinatsystem.

Kryssen och koordinattexterna ligger endast kvar under den pågående sessionen.

Placera koordinater för punkt

1.Välj Placera > Koordinater för punkt.

2.Placera ut kryssen i kartan fritt, där du vill se koordinaterna, eller snappa till befintliga komponenters brytpunkter.

3.En koordinattext placeras snett ovanför till höger om kryssen.

4.Funktionen kommer att vara aktiverad till dess att någon annan funktion väljs.

Mer information

•Om det finns en markhöjdsmodell inkonfigurerad kommer N (Nord), E (Öst) och H (Höjd) att placeras i kartan

•Om det saknas en inkonfigurerad markhöjdsmodell kommer N och E att placeras i kartan

•Funktionen fungerar även med verktyget Fri plottning.

•Kryssen och koordinattexterna kan tas bort genom att använda verktygsknappen Rita om eller kortkommando F5.

Exempel

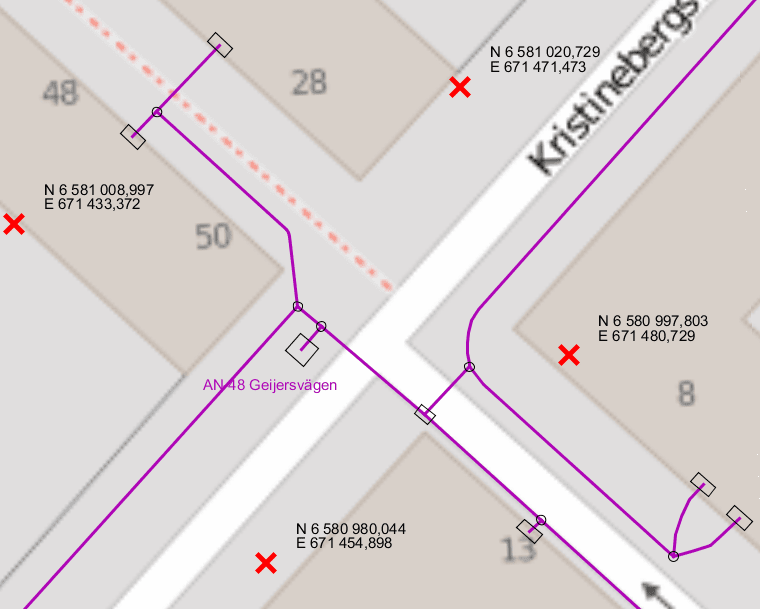

Exempel på hur koordinattexten kan se ut i kartvyn:
